ヒキタ工業株式会社

ウェッジワイヤ式

排水処理システム

スクリーン

■特徴: 排水処理設備の前処理として汚水中の大きな夾雑物を除去します。優れた除去性能を有すと共に、長寿命でメンテナンス性に優れています。

■用途

・排水に含まれる夾雑物の除去
・ポンプ等の機能低下を防止

■仕様表

型式	仕様	スクリーン目幅	処理能力 (清水時) ｍ3/h	電源 (KW)	見積依頼
BS型	搔き上げ式	1.0～50mm	〜290	0.1	-
NCFU型	揺動式	30～300メッシュ	〜50	0.5～1.0	-
NCFL型	揺動式	0.5～2.0mmφ	〜80	0.5～1.7	-
NCF型	揺動式	30～300メッシュ	〜50	0.4～0.75	-
NCFLO型	揺動式	0.5～3.0mmφ	〜45	0.6～2.1	-

排水処理システム

凝集加圧浮上装置

■特徴: 水の中に空気による微細な気泡を大量に発生させ、これを浮遊物質を含む水に混合して浮遊物質を捕えさせた後、気泡の浮力を利用して浮上させることにより、水から浮遊物質を取り除くものです。
■用途: ・排水に含まれる懸濁物質の凝集浮上分離M
・含油排水の油水分離
・PHの調整
■水槽材質: SUS304（接液部）

■仕様表

型式	能力 (m3/hr)	油分・SS除去率 (%)	必要設置面積及び高さ (L×W×H)	運転能力 (kw)	運転重量 (ton)
CPS-1	0.5〜1	90〜95	1,400×3,100×3,200	1.8	3.5
CPS-2	1〜2.5	90〜95	1,600×3,400×3,300	3.5	5.8
CPS-3	2.5〜5	90〜95	2,000×3,800×3,500	3.7	9.1
CPS-4	5〜7.5	90〜95	2,350×4,000×3,500	5.2	12.5
CPS-5	7.5〜10	90〜95	2,600×4,200×3,600	5.9	16.3

※目安納期60〜75日
※標準付属品:計量槽、加圧ポンプユニット、制御盤（屋外型）、薬注装置（凝集剤・苛性）、浸漬型PH計
※特別付属品:自動弁（電動式）、電磁式積算流量計、制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）、原水及び処理水移送設備
※レイアウト変更、タンク容量変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

PH中和装置

■特徴: 強酸性または強アルカリ性の排水を連続処理し、中和する装置です。装置内へ流入する液体を次工程に適したPH値に調整できます。
■用途: ・液体のPH調整
■水槽材質: SS＋内面タールエポ仕上げ

■仕様表

型式	能力 (m3/hr)	運転能力 (kw)	必要設置面積及び高さ (L×W×H)	重量本体 (kg)	重量運転 (kg)
PN-1	1 (40A)	0.7	680×2,330×1,385	500	1,100
PN-3	3 (40A)	1	1,000×2,650×1,520	550	1,700
PN-5	5 (50A)	1	1,100×2,800×1,770	800	2,800
PN-10	10 (50A)	3	1,430×3,250×2,180	1,050	5,200
PN-15	15 (50A)	3.5	1,630×3,550×2,335	1,150	6,000

※目安納期30〜45日
※標準付属品:制御盤（屋外型）、薬注装置（酸・アルカリ）、浸漬型PH計
※特別付属品:電磁式積算流量計、制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）、FRPライニング、原水及び処理水移送設備
※レイアウト変更、タンク容量変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

凝集沈殿装置

■特徴: 水中の微細な浮遊物質やコロイド状物質を凝集剤によりフロックをつくり、高分子凝集剤で更にフロックを粗大化させ固液分離する装置です。
■用途: ・廃水に含まれる懸濁物質の凝集沈降分離
・重金属排水等の固液分離
・PHの調整
■材質: SS＋内面タールエポ仕上げ

■仕様表

型式	能力 (m3/hr)	SS 除去率 (%)	必要設置面積及び高さ (L×W×H)	運転能力 (kw)	運転重量 (ton)
CD-1	0.5〜1	90〜95	1,500×3,600×3,200	0.9	3.7
CD-2	1〜2	90〜95	1,900×4,300×3,800	1.4	7.2
CD-3	2〜4	90〜95	2,300×4,900×4,500	1.9	12.4
CD-4	4〜8	90〜95	3,000×6,600×5,400	2.3	24
CD-5	8〜12	90〜95	3,500×7,300×6,100	3.2	34.2

※目安納期60〜75日
※標準付属品:計量槽、スカム及び底部掻き寄せ機、制御盤（屋外型）、薬注装置（凝集剤・アルカリ・ポリマー）、浸漬型PH計
※特別付属品:自動弁（電動式）、電磁式積算流量計、制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）、原水及び処理水移送設備
※レイアウト変更、タンク容量変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

接触酸化装置

■特徴: 装置内に多量の微生物を保有可能な為、無理なく小容量ながら大量の有機物を除去します。置内での食物連鎖系が長く汚泥転換率が低い為、生率が極めて少なく、余剰汚泥の発生が少なくなります。
■用途: ・排水処理設備の設置スペースをコンパクト化
・ランニングコストの低減化
■水槽材質: SS＋内面タールエポ仕上

■仕様表

型式	能力 (kg・BOD/日)	BOD 除去率 (%)	BOD 容積負荷 (kg・BOD/ｍ3・日)	必要設置面積及び高さ (L×W×H)	運転能力 (kw)	運転重量 (ton)
BRS-5-1	5〜30	60〜95	0.5～5	3,000×2,700×4,000	1.5〜3.7	16
BRS-10-1	10〜60	60〜95	0.5～5	3,000×4,400×4,000	2.2〜5.5	32
BRS-20-1	20〜120	60〜95	0.5～5	3,000×6,100×4,000	5.5〜15	48

※目安納期60〜75日
※標準付属品:ブロワー（2台）、風量計、制御盤（屋外型）、薬注装置、消泡ノズル
※特別付属品:自動弁（電動式）、電磁式積算流量計、制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）、タンクSUS304、原水及び処理水移送設備
※レイアウト変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

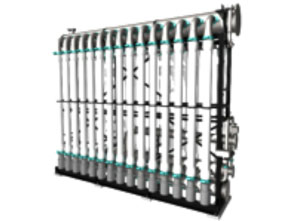

膜分離装置（MBR装置）浸漬型

■特徴: 高濃度・高負荷に対応できるため、排水処理設備の大幅な省ｽﾍﾟｰｽ化が可能です。
また、沈殿槽が必要ありませんので、濁りのない安定した処理水を確保でき、維持管理も容易です。
■用途: ・活性汚泥の固液分離
・法定水質基準値の確保
■水槽材質: SS＋内面タールエポ仕上

■仕様表

型式	能力 (ｍ3/日15℃)	膜枚数 (枚)	運転動力 (kw)	必要設置面積及び高さ (L×W×H)	重量本体 (kg)	重量運転 (kg)
SH-F-1	12〜16	50	2.5	1,800×2,800×3,400	1,300	8,500
SH-F-2	24〜32	100	3.0	1,800×3,400×3,400	2,700	13,100
SH-F-3	36〜48	150	3.7	1,800×4,200×3,400	3,400	17,300
SH-F-4	48〜64	200	5.9	2,300×3,400×3,400	3,500	17,700
SH-F-5	72〜96	300	7.8	2,300×4,500×3,400	4,100	23,200

※目安納期120日
※標準付属品:膜水槽（SS製）、ブロワー（1台）、処理水ポンプ（2台）、循環ポンプ（2台）、制御盤（屋外型）、流量計、風量計、膜圧式水位計
※特別付属品:原水供給ポンプ、汚泥引抜ポンプ、制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）、膜洗浄セット
※レイアウト変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

膜分離装置（MBR装置）槽外型

■特徴: 高濃度・高負荷に対応できるため、排水処理設備の大幅な省ｽﾍﾟｰｽ化が可能です。
また、沈殿槽が必要ありませんので、濁りのない安定した処理水を確保でき、維持管理も容易です。
■用途: ・活性汚泥の固液分離
・法定水質基準値の確保
■膜材質: ＰＶＤＦ（膜精度：0.03μm）

■仕様表

型式	能力 (ｍ3/日15℃)	膜枚数 (枚)	運転動力 (kw)	必要設置面積及び高さ (L×W×H)	重量本体 (kg)	重量運転 (kg)
SH-T-1	50〜60	2	6.3	1,200×1,200×4,500	160	500
SH-T-2	100〜200	4	10.4	1,200×1,800×4,500	320	1,000
SH-T-3	220〜250	8	15.2	1,200×3,600×4,500	640	1,900
SH-T-4	350〜380	12	23.1	1,800×2,800×4,500	960	2,800
SH-T-5	480〜520	16	30.9	1,800×3,600×4,500	1,280	3,700

※目安納期120日
※標準付属品:ブロワー（1台）、処理水ポンプ（2台）、循環ポンプ（2台）、逆洗ポンプ（1台）、制御盤、流量計、風量計、膜圧式水位計
※特別付属品:制御盤（特別仕様）、遠隔監視装置、薬注装置（特別仕様）
※レイアウト変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

汚泥脱水装置

■特徴: 凝集した後のフロックを固めて、さらに水分を絞り出す物理的な処理機械です。生成する汚泥の性状と、凝集剤、コスト、運用上の要求により、脱水機が選定されます。
■用途: ・汚泥含水率の低減化
・産廃処理費用のコスト削減

■仕様表

型式	仕様	能力 (kg・DS/hr)	重量 (本体)	重量 (運転)	電源 (KW)	見積依頼
SP-1	スクリュープレス式	〜20	600	950	3.7
SP-2	スクリュープレス式	〜40	1,000	1,400	5.5
EC型	スクリュープレス式	〜100	250～3,700		0.65～2.9	-
ES型	スクリュープレス式	〜400	140～8,500		0.2～8.95	-
UP型	多重円盤	〜60	2,200～3,700		5.05～8.85	-

※SP-1、SP-2付属品
※標準付属品:洗浄水タンク（1台）、洗浄水ポンプ（1台）、液体高分子自動溶解装置+薬注ポンプ（1台）、無機薬液タンク+薬注ポンプ（1台）、制御盤（屋外型）、汚泥流量計
※特別付属品:汚泥供給ポンプ、遠隔監視装置、薬注装置（特別仕様）
※EC・ES・UP型に関しては別途お問い合わせ下さい。

排水処理システム

汚泥濃縮装置

■特徴: 生物処理にて発生する余剰汚泥を、最大30,000mg/L（＝3.0％）まで濃縮可能です。
薬品を使用しませんので、維持管理に手間をかけず効率的な低コスト化を実現します。
■用途: 汚泥廃棄費用の削減
■水槽材質: SS＋内面タールエポ仕上

■仕様表

型式	能力 (ｍ3/日15℃)	濃縮濃度 (mg/L)	運転動力 (kw)	設置寸法 (L×W×H)	重量本体 (kg)	重量運転 (kg)
SH-GC-1	1〜2	28,000〜30,000	2.2	1,600×1,900×2,800	1,600	6,500
SH-GC-2	2〜3	28,000〜30,000	3.3	1,800×1,900×2,800	1,700	6,600
SH-GC-3	3〜4	28,000〜30,000	4.2	2,200×1,900×2,800	2,050	8,200

※目安納期90日
※標準付属品:膜水槽（SS製）、スクリーン（1台）、膜分離ポンプ（2台）、循環・排出ポンプ（2台）、撹拌ポンプ（1台）、制御盤、流量計、風量計、膜圧式水位計、薬注装置（1台）
※特別付属品:汚泥投入ポンプ、汚泥濃度計、遠隔監視装置、薬注装置（特別仕様）、水槽SUS304製
※レイアウト変更、設置工事、寒冷地仕様もご相談ください。

排水処理システム

散気装置

■特徴: 酸素を送って水槽内の攪拌と好気性菌を増やして汚物の分解を促す機械です。メーカーによって様々な仕様があり、設備の設計に応じて、適した機器の選定が必要です。
■用途: ・エアレーションタンク内の攪拌・腐敗防止
・微生物への酸素供給

■仕様表

型式	仕様	能力	本体重量 (kg)	電源 (KW)
NX型	ターボブロワー	40kPa　22～249ｍ3/min	330〜1,900	22〜260
NX型	ターボブロワー	50kPa　21～231ｍ4/min	330〜1,900	22〜260
NX型	ターボブロワー	60kPa　19～207ｍ5/min	330〜1,900	22〜260
NX型	ターボブロワー	70kPa　16～210ｍ6/min	330〜1,900	22〜260
NX型	ターボブロワー	80kPa　14～184ｍ7/min	330〜1,900	22〜260
NX型	ターボブロワー	90kPa　12～141ｍ8/min	330〜1,900	22〜260
NX型	ターボブロワー	100kPa　11～131ｍ9/min	330〜1,900	22〜260

排水処理システム

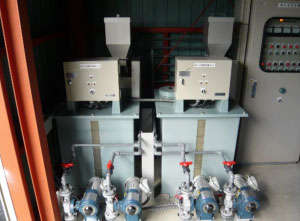

高分子自動溶解装置

■特徴: 面倒な溶解作業をなくすことにより、労務コストを低減します。また、溶解するのを忘れるなどの人的ミスや、作業時の巻き込み事故などを防止します。
■用途: 高分子（粉体・液体）の自動溶解及び貯留

■仕様表

型式	仕様	能力	電力 (KW)
PFU型	粉体高分子自動溶解装置	400～3,200L/h	0.46～2.26
KG型	粉体高分子自動溶解装置	200～800L/h	0.26～0.81
JF型	粉体高分子自動溶解装置	80～160L/h	0.125～0.225
TKY型	液体高分子自動溶解装置	360L/h	0.17
